Rundschleifmaschine für Toleranzen im Mikrometerbereich
Wir konfigurieren Ihre neue Rundschleifmaschine exakt nach den Geometrieanforderungen Ihrer Werkstücke. Unser Sortiment kombiniert schwingungsdämpfende Naturgranitbetten mit verschleissfreien Linearmotoren für Formtoleranzen unter 0.001 mm. Unsere Anwendungstechniker berechnen die exakten Taktzeiten anhand Ihrer Zeichnung und begleiten das Zerspanungsprojekt bis zur schlüsselfertigen Übergabe im Werk.
Rundschleifmaschine
Technische Highlights & Vorteile
- Schleifkopfrevolver: Nimmt bis zu 4 Schleifspindeln auf und ermöglicht die Komplettbearbeitung komplexer Werkstücke ohne Umspannfehler.
- Naturgranit Maschinenbett: Absorbiert Vibrationen im Schleifprozess und garantiert thermische Neutralität bei langen Laufzeiten.
- Linearmotoren: Treiben die X und Z Achsen kontaktlos an und verhindern Achsverschleiss sowie Umkehrspiel.
- Inprozess Messtaster: Vermessen Werkstückmasse direkt im Schleifraum und steuern die Masskorrektur selbsttätig.
Rundschleifmaschinen
Unser Sortiment

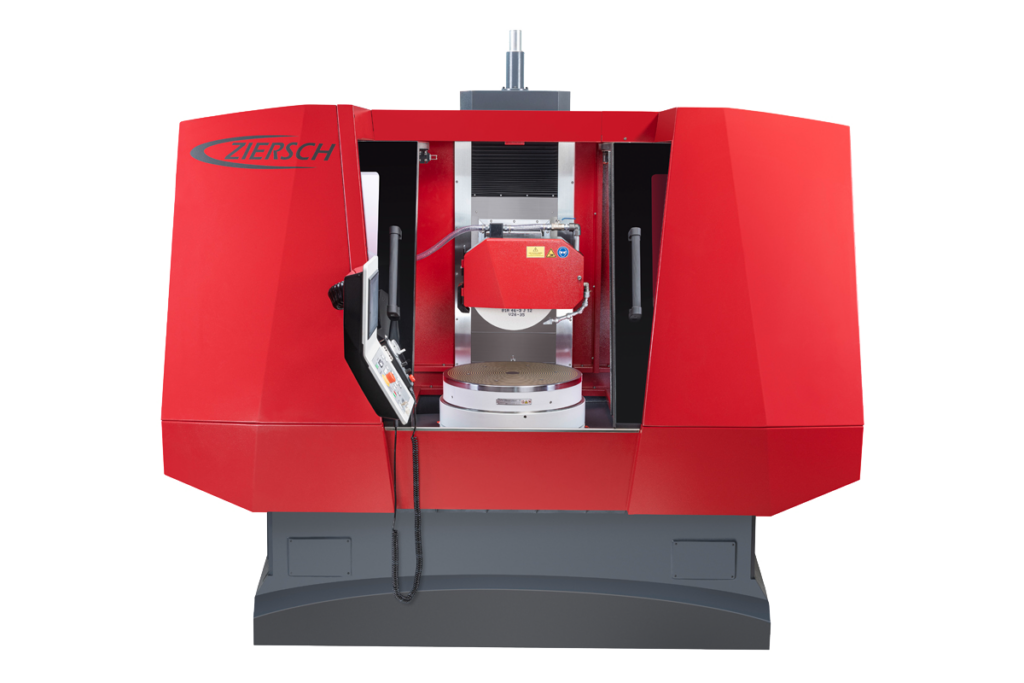

Ziersch ZR Serie
Die Baureihe Ziersch ZR 600 und ZR 1000 bewältigt Aufgaben in der Einzelfertigung sowie in der Serienproduktion. Die Steuerung Z-Control mit Touchscreen verkürzt die Rüstzeiten bei wechselnden Bauteilen deutlich. Ein Maschinengusskörper bildet das Fundament für Spitzenweiten von 600 mm bis 1000 mm und Werkstückgewichte bis 150 kg. Eine manuell einschwenkbare Innenschleifeinrichtung erweitert den Einsatzbereich auf Bohrungsdurchmesser.
Danobat CG Generation
Die Aussenrundschleifmaschinen der Danobat CG Serie eignen sich für die industrielle Grossserienfertigung. Ein kompakter Aufbau schont die Stellfläche in der Halle, während der Direktantrieb der Schleifspindel maximale Abtragsraten ermöglicht. Das System sichert kurze Taktzeiten bei der Fertigung von Wellen und Flanschen.
Danobat Overbeck ID und IRD Baureihen
Die Modelle Danobat Overbeck ID und IRD kombinieren das Innen, Aussen und Radiusschleifen in einem Arbeitsgang. Ein Maschinenbett aus Naturgranit verhindert Warenausschuss durch Temperaturschwankungen. Die Dreiachseninterpolation der Schwenkachse erlaubt komplexe Innenkonturen, Kugelradien und Unrundformen an Hartmetall oder Keramik.
Die ILD Serie bearbeitet grosse Werkstücke wie Spindelgehäuse oder Wälzlager mit Innenschleifdurchmessern bis 500 mm und Umlaufdurchmessern bis 760 mm. Zwei unabhängige Kreuzschlitten an den IED Maschinen ermöglichen das simultane Schleifen von Innen- und Aussendurchmessern, was die Fertigungszeit pro Werkstück halbiert.
Die Danobat LG Serie schleift Schneidwerkzeuge und Hydraulikteile mit hoher Formgenauigkeit. Für schwere Werkstücke wie Turbinenwellen oder Getriebeachsen stehen die Baureihen HG und WT bereit, welche Wellenlängen zwischen 1500 mm und 10.000 mm aufnehmen.
Hembrug MikroTurnGrind 1000
Die Hembrug MikroTurnGrind 1000 vereint das Hartdrehen und Schleifen komplexer Bauteile in einer Aufspannung. Diese Kombination reduziert Nebenzeiten und sichert Bearbeitungsgenauigkeiten im Mikrometerbereich bei mittelgrossen bis grossen Serien.
Was zeichnet eine Rundschleifmaschine aus?
Eine Rundschleifmaschine zerspant zylindrische, konische oder gewölbte Aussen- und Innenflächen metallischer sowie keramischer Werkstücke. Schleifscheiben aus Korund, Siliziumkarbid oder Kubischem Bornitrid trennen feinstes Material ab und erzeugen spiegelglatte Oberflächen.
Maschinenbetten aus Naturgranit dämpfen mechanische Vibrationen ab und verhindern Wärmeausdehnungen während langer Bearbeitungszyklen. Verschleissfreie Linearmotoren bewegen die Schlittenachsen ohne Umkehrspiel und sichern exakte Masshaltigkeiten bei Formtoleranzen unter 0.001 mm. Spindelrevolver nehmen mehrere Schleifspindeln auf und erlauben das kombinierte Aussen, Innen und Planschleifen in einer einzigen Werkstückaufspannung.
Einsatzbereiche
Werkzeugbau und Formenbau
Werkzeugmacher nutzen universelle Schleifzentren zur massgenauen Fertigung, gehärteter Stempel, Auswerferstifte und Matrizen ohne manuelles Nacharbeiten.
Maschinenbau und Getriebebau
Hersteller von Antriebstechnik schleifen Getriebewellen, Spindeln und Lagerungssitze mit langen Spannweiten formgenau auf schweren Universalanlagen.
Medizintechnik und Uhrenindustrie
In der Feinwerktechnik bearbeiten kompakte Schleifsysteme filigrane Implantate, Wellen und Gehäuse mit Mikrometerzustellungen auf Titan und Speziallegierungen.
Automobilindustrie und Fahrzeugbau
Automobilzulieferer fertigen Einspritzelemente, Ventile und Pumpenkomponenten in hohen Stückzahlen über automatisierte Laderoboter im Mehrschichtbetrieb.
Warum H.P. Müller Rundschleifmaschinen wählen?
Als exklusiver Vertretungspartner in der Schweiz analysieren wir Ihre Bauteilzeichnungen im Detail und ermitteln die optimale Bearbeitungsstrategie für Ihre Schleifprozesse. Unser Montageteam übernimmt die schlüsselfertige Installation sowie die Steuerungskonfiguration direkt in Ihrer Halle und schult Ihr Bedienpersonal praxisnah vor Ort.
Bei ungeplanten Maschinenstillständen versendet unser zentrales Lager in Etziken benötigte Ersatzteile garantiert innerhalb von 24 Stunden. Zudem konstruieren unsere Spezialisten kundenspezifische Sonderspannzeuge sowie automatisierte Beladesysteme exakt für Ihre Bauteilgeometrien. Unsere Servicetechniker prüfen Achsgenauigkeiten regelmässig vor Ort und sichern dadurch eine hohe Verfügbarkeit Ihrer Schleifmaschinen.
Jetzt Rundschleifmaschinen anfragen
Senden Sie uns Ihre Bauteilzeichnungen zu und fordern Sie spezifische Datenblätter für Ihre neue Rundschleifmaschine an. Unsere Anwendungstechniker kalkulieren Taktzeiten und erstellen ein massgeschneidertes Angebot für Ihren Schweizer Betrieb.
FAQ: Häufig gestellte Fragen zu Rundschleifmaschinen
Welche Steuerung nutzen Ziersch Rundschleifmaschinen?
Ziersch stattet die Rundschleifmaschinen der ZR Serie mit der benutzerfreundlichen Steuerung Z-Control aus. Über einen übersichtlichen Farb Touchscreen rufen Bediener automatische Schleif- und Abrichtzyklen schnell ab. Das System kompensiert den Abrichtbetrag selbsttätig und vereinfacht die Programmierung bei wechselnden Bauteilgeometrien deutlich.
Welche Schleifverfahren unterstützen die Maschinen?
Für welche Losgrössen eignen sich die Maschinen?
Das Sortiment bietet passende Schleiflösungen für die Einzelfertigung, Kleinserien und die kontinuierliche Massenproduktion. Universelle Baureihen wie die Ziersch ZR Serie erlauben durch kurze Rüstzeiten wirtschaftliche Einzelteilbearbeitungen. Automatisierte Grossserienmaschinen wie die Danobat CG Serie oder IED Modelle fertigen dank integrierter Laderoboter hohe Stückzahlen im Mehrschichtbetrieb.
Wie sichern die Konstruktionen eine hohe Masshaltigkeit?
Massive Maschinengusskörper oder Maschinenbetten aus Naturgranit dämpfen mechanische Schwingungen effektiv ab und verhindern thermische Ausdehnungen. Kontaktlose Linearmotoren bewegen die Schlitten ohne mechanischen Verschleiss und ohne Umkehrspiel. Zudem kontrollieren integrierte Messtaster die Werkstückabmessungen direkt im Prozess und korrigieren Zustellwerte automatisch.
