Rectifieuses planes Ziersch
Nous adaptons votre Ponceuse à plat Ziersch adaptée précisément aux composants de votre production en Suisse. La série Z associe des lits de moulage lourds à glissières en double V raclées à la main et des systèmes de mesure Heidenhain pour une précision maximale. Nos techniciens d'application calculent les temps de rectification exacts à partir de votre plan et assurent le suivi de la remise clé en main sur site.
Pourquoi choisir les rectifieuses planes Ziersch ?
Aperçu de vos avantages
Structure en fonte massive
Tous les composants de la machine sont en fonte lourde afin de réduire les vibrations pendant le processus de rectification.
Glissières raclées à la main
Les glissières en double V revêtues de Turcite sur l'axe X offrent d'excellentes propriétés d'amortissement et un fini de rectification très fin.
Guidages linéaires précontraints
Système de mesure direct
Broche de rectification découplée
Système de serrage magnétique sans chauffage

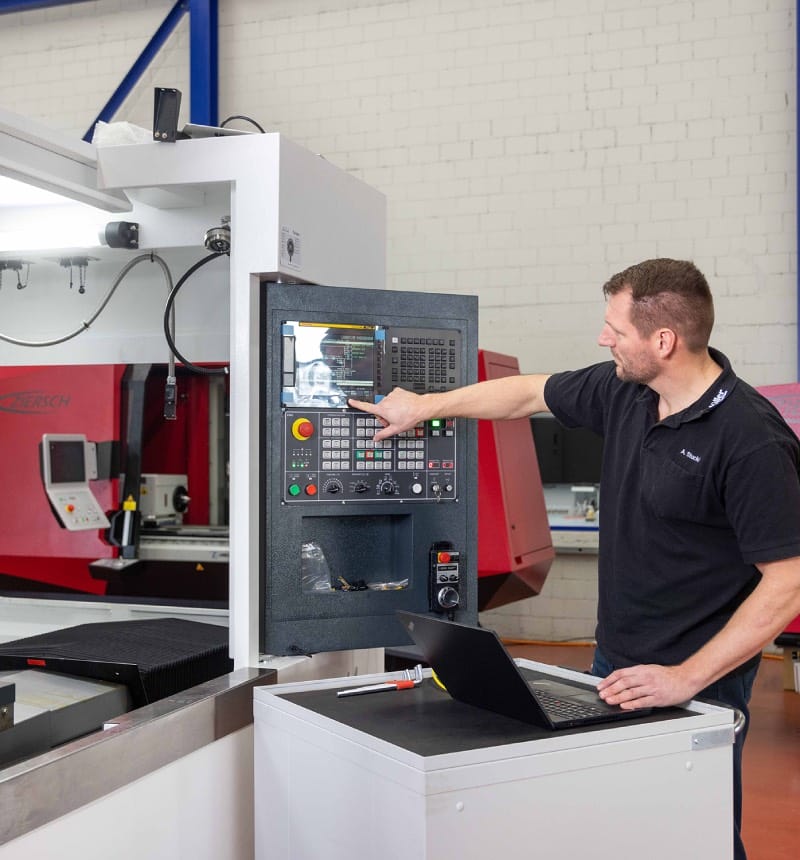

Ponceuse à plat Ziersch
Caractéristiques techniques
- Z 24: Zone de ponçage : 400 x 250 mm | Plateau magnétique : 400 x 200 mm | Puissance de la broche : 5,4 kW | Poids de la machine : 2 800 kg
- Z 35: Zone de meulage : 500 x 350 mm | Plateau de serrage magnétique : 500 x 300 mm | Puissance de la broche : 5,4 kW | Poids de la machine : 2 850 kg
- Z 48: Zone de meulage : 800 x 500 mm | Plateau de serrage magnétique : 800 x 400 mm | Puissance de la broche : 11 kW | Poids de la machine : 6 300 kg
- Z 510: Zone de ponçage : 1 000 x 600 mm | Plateau magnétique : 1 000 x 500 mm | Puissance de la broche : 11 kW | Poids de la machine : 7 030 kg
- Z 612: Zone de meulage : 1 200 x 700 mm | Plateau de serrage magnétique : 1 200 x 600 mm | Puissance de la broche : 11 kW | Poids de la machine : 7 780 kg
- Z 620: Zone de ponçage : 2 000 x 700 mm | Plateau magnétique : 2 000 x 600 mm | Puissance de la broche : 11 kW | Poids de la machine : 10 800 kg
- Z 715: Zone de ponçage : 1 500 x 800 mm | Plateau magnétique : 1 500 x 700 mm | Puissance de la broche : 11 kW | Poids de la machine : 9 010 kg
- Z 720: Zone de ponçage : 2 000 x 800 mm | Plateau magnétique : 2 000 x 700 mm | Puissance de la broche : 11 kW | Poids de la machine : 10 500 kg
- Z 725: Zone de ponçage : 2 500 x 800 mm | Plateau magnétique : 2 500 x 700 mm | Puissance de la broche : 11 kW | Poids de la machine : 11 700 kg
- Z 730: Zone de ponçage : 3 000 x 800 mm | Plateau de serrage magnétique : 3 000 x 700 mm | Puissance de la broche : 15 kW | Poids de la machine : 12 900 kg
- Z 735: Zone de ponçage : 3 500 x 800 mm | Plateau de serrage magnétique
La gamme : Ziersch série Z pour une précision dimensionnelle optimale
Le site Série Ziersch Z couvre intégralement des zones de ponçage allant de 400 x 250 mm pour le modèle Z 24 jusqu’à 3 500 x 800 mm pour le modèle Z 735. Une broche de ponçage à réglage continu maintient la Vitesse de coupe jusqu'à 35 m/s sur toute la zone d'utilisation de la meule.
- Modèles compacts Z 24 et Z 35 : Ces modèles conviennent parfaitement aux outils de grande précision et aux petits composants intégrés dans les moules.
- Gamme intermédiaire Z 48, Z 510 et Z 612 : Ces séries permettent l'usinage de pièces d'atelier de taille moyenne sur des plateaux magnétiques pouvant atteindre 1 200 x 600 mm.
- Modèles pour grandes surfaces Z 715 à Z 735 : Ces installations sont conçues pour accueillir des pièces lourdes, avec une charge admissible par table pouvant atteindre 3 500 kg.
Une technologie de commande innovante : un meulage économique grâce à Z Control
Le site Commande par écran tactile conviviale Z-Control simplifie considérablement l'utilisation de la rectifieuse plane Ziersch. Les opérateurs programment directement sur l'écran couleur des cycles automatiques pour la rectification plane, la rectification par plongée multiple ainsi que la rectification de rainures (jusqu'à 20 rainures). Le système distingue les modes de rectification en ébauche, finition et polissage, et compense automatiquement la quantité de dressage lors de l'avance verticale.
Une manivelle électronique permet d'effectuer des réglages manuels précis sur les axes Y et Z dans Paliers de 0,001 mm et 0,01 mm. Des programmes prédéfinis de préchauffage et d'arrêt nocturne garantissent un fonctionnement autonome dans l'usine de production.
H.P. Müller AG : votre partenaire pour les machines-outils Ziersch
En tant que représentation générale exclusive En Suisse, nous accompagnons vos projets de rectification dès la première analyse des plans. Notre équipe d'experts adapte chaque rectifieuse plane Ziersch précisément aux besoins de votre entreprise et garantit un taux d'utilisation élevé des machines.
Des conseils d'utilisation avisés
Nous calculons les temps d'usinage à partir de votre plan de pièce et sélectionnons le modèle adapté de la série Z.
Intégration de systèmes « clé en main »
Notre équipe d'experts se charge de l'installation clé en main ainsi que de la configuration du système de commande directement dans votre atelier.
Distribution rapide de pièces de rechange
En cas de panne mécanique, notre service après-vente expédie les pièces de rechange nécessaires, et ce, dans un délai garanti de 24 heures depuis Etziken ou directement depuis l'usine de livraison en Allemagne.
Formation pratique des opérateurs
Nous formons vos collaborateurs directement sur la commande Z Control afin qu'ils puissent exécuter en toute sécurité des cycles de rectification complexes.
À propos de la ponceuse à bande Ziersch
Envoyez-nous les plans de vos pièces et demandez des fiches techniques spécifiques pour votre nouvelle rectifieuse plane Ziern. Nos techniciens d'application calculeront les temps de cycle et établiront une offre sur mesure pour votre entreprise suisse.
